Jaki jest odpowiedni rozstaw rur w ogrzewaniu podłogowym?

Spis treści

• Typowe odległości pomiędzy rurami
• Czynniki decydujące o wyborze rozstawu
• Sposoby układania i mocowania rur

Odstęp między rurami w ogrzewaniu podłogowym ma kluczowe znaczenie dla równomiernego rozkładu ciepła oraz sprawności całego systemu grzewczego. Właściwe zaplanowanie odległości pomiędzy przewodami instalacji przekłada się bezpośrednio na wygodę użytkowania i koszty eksploatacji.

Typowe odległości pomiędzy rurami

Najczęściej stosowany rozstaw rur w ogrzewaniu podłogowym wynosi 10-15 cm. Taka odległość umożliwia skuteczne rozprowadzenie ciepła w większości wnętrz mieszkalnych, zapewniając jednolitą temperaturę powierzchni podłogi i eliminując ryzyko powstawania chłodniejszych obszarów.

Przeczytaj również: Jaka temperatura wody jest optymalna do ogrzewania podłogowego?

W miejscach narażonych na większe straty energii cieplnej, takich jak okolice okien, drzwi balkonowych czy ścian zewnętrznych, zaleca się zmniejszenie odstępu do 7, 5 cm. Gęstsze ułożenie przewodów pozwala zredukować utratę ciepła w tych fragmentach pomieszczenia.

Przeczytaj również: Ile kosztuje ogrzewanie podłogowe za metr?

W przypadku pomieszczeń gospodarczych, garaży lub innych przestrzeni o niższych wymaganiach dotyczących komfortu cieplnego można zastosować większy rozstaw – 15-20 cm. Takie rozwiązanie umożliwia ograniczenie kosztów montażu przy zachowaniu odpowiedniej efektywności grzewczej.

Przeczytaj również: Jak prawidłowo kłaść ogrzewanie podłogowe?

Czynniki decydujące o wyborze rozstawu

Średnica rur, która najczęściej wynosi 16 mm, wpływa na dobór odpowiedniego odstępu między przewodami. Rury o większym przekroju mogą być układane w nieco większych odległościach, nie tracąc przy tym wydajności cieplnej.

Rodzaj źródła ciepła określa parametry pracy instalacji. Na przykład pompy ciepła wymagają temperatury zasilania w zakresie 30-40 °C, co często wiąże się z koniecznością zagęszczenia rur, aby uzyskać pożądaną moc grzewczą. Inne urządzenia grzewcze, pracujące przy wyższych temperaturach (do 55-60 °C), pozwalają na zastosowanie większych odstępów między przewodami.

Przy projektowaniu bierze się również pod uwagę wielkość pomieszczenia, rodzaj materiałów wykończeniowych podłogi oraz jakość izolacji termicznej budynku. Wysokie wnętrza lub zastosowanie materiałów o słabej przewodności cieplnej mogą wymagać gęstszego ułożenia rur.

Sposoby układania i mocowania rur

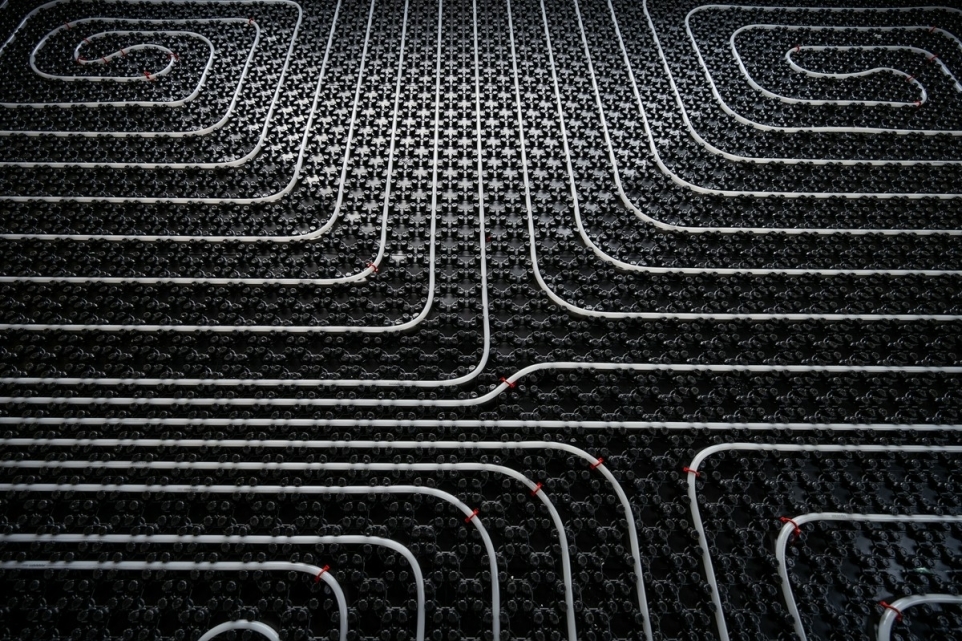

Rury w ogrzewaniu podłogowym najczęściej rozmieszcza się w układzie meandrowym (równoległym) lub spiralnym. Układ meandrowy polega na prowadzeniu przewodów równolegle do siebie, natomiast układ spiralny umożliwia bardziej równomierne rozprowadzenie temperatury dzięki naprzemiennemu ułożeniu rur zasilających i powrotnych.

Długość pojedynczego obwodu nie powinna przekraczać 80-100 m, choć dopuszczalna maksymalna długość to 150 m. Przekroczenie zalecanych wartości może skutkować nierównomiernym ogrzewaniem oraz wzrostem oporów przepływu wody.

Mocowanie rur odbywa się przy użyciu specjalnych uchwytów montażowych w ilości 2-3 sztuki na każdy metr bieżący rury. Starannie wykonane mocowanie zapobiega przesuwaniu się instalacji podczas zalewania posadzki betonem i gwarantuje utrzymanie zaprojektowanego rozstawu.

• rozstaw typowy: 10-15 cm dla wnętrz mieszkalnych
• rozstaw gęsty: 7, 5 cm w pobliżu okien i drzwi zewnętrznych
• rozstaw szeroki: 15-20 cm w pomieszczeniach gospodarczych
• długość obwodu: maksymalnie 80-100 m dla prawidłowego działania instalacji
